风机盘管的知识要点,都是干货!

发布日期:2022.01.15
信息摘要:
风机盘管的知识点,让你更加了解风机盘管

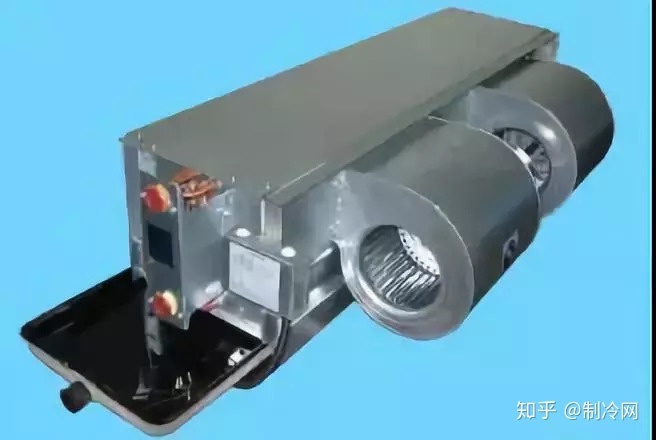

风机盘管是空调系统常用的末端设备,通过机组内的冷水或热水盘管将冷却或加热后的空气送入室内,使室内温度降低或升高,以满足人们的舒适性需求。

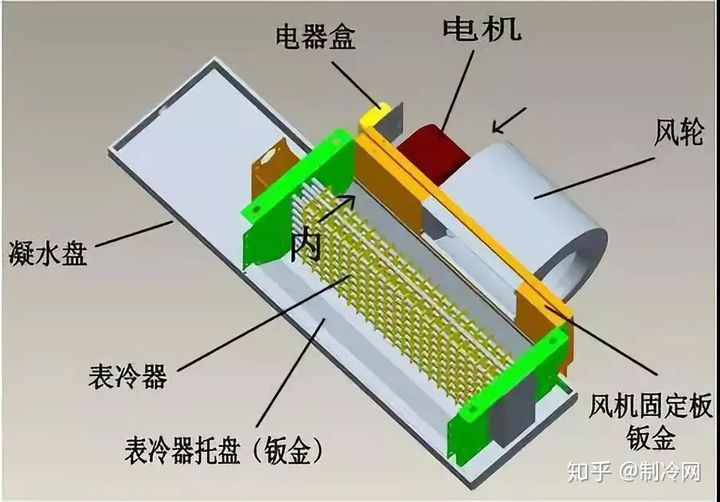

一、风机盘管的组成


由热交换器、水管、过滤器、风扇、接水盘、排气阀、支架等组件组成。





二、风机盘管的工作原理


机组内不断的再循环所在房间或室外的空气,使空气通过冷水(热水)盘管后被冷却(加热),以保持房间温度的恒定。通常,新风通过新风机组处理后送入室内,以满足空调房间新风量的需求。

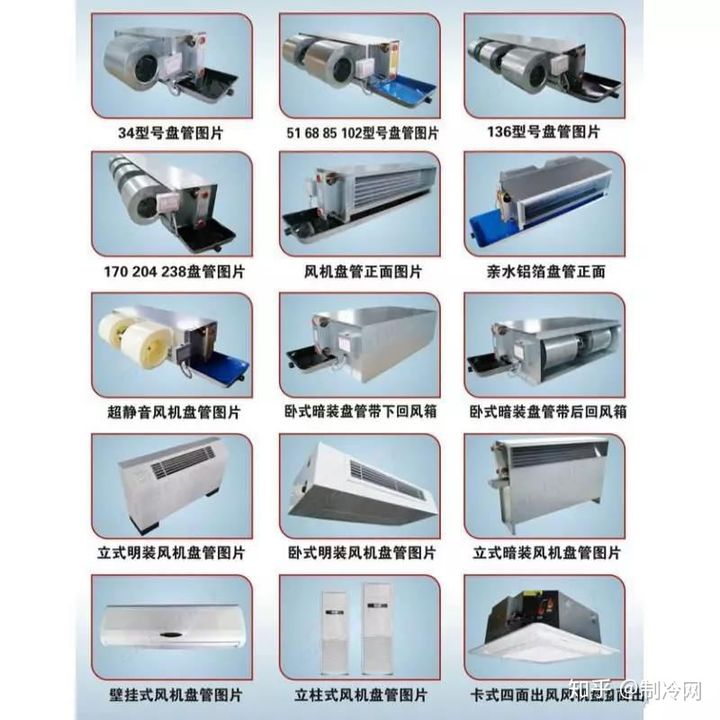

三、风机盘管的类别和型号


风机盘管按形式分可分为卧式安装、卧式明装、立式暗装、立式明装、卡式五种。



按有无冷凝水泵可分为普通型和豪华型。


按照排管数量可分为:两排管和三排管。


注:风机盘管所说的几排指的是风机盘管表冷器铜管的排数,一般两排就是铜管两排,每排8根,一共16根铜管;三排就是铜管三排,每排8根,一共24根铜管。铜管根数越多,制冷效果越好。


按制式可分为两管制和四管制。两管制:普通风机盘管夏季走冷水制冷,冬季走热水制热。四管制:多用于一些比较豪华的场所,可以同时走冷水和热水,即可以根据需要有的房间制冷、有的房间取暖。


左右式判断方式:面对风机盘管出风口,冷热媒进出水管在左侧即为左式,反之为右式。


四、简易设计

1、确定风盘型号:

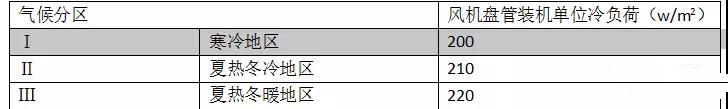

风机盘管请参考厂家的产品型号,注意盘管的排管数量和接管方式。当较大规格的风机盘管噪音不能满足房间要求时,应取多台小容量盘管。风机盘管容量按照下表选择。

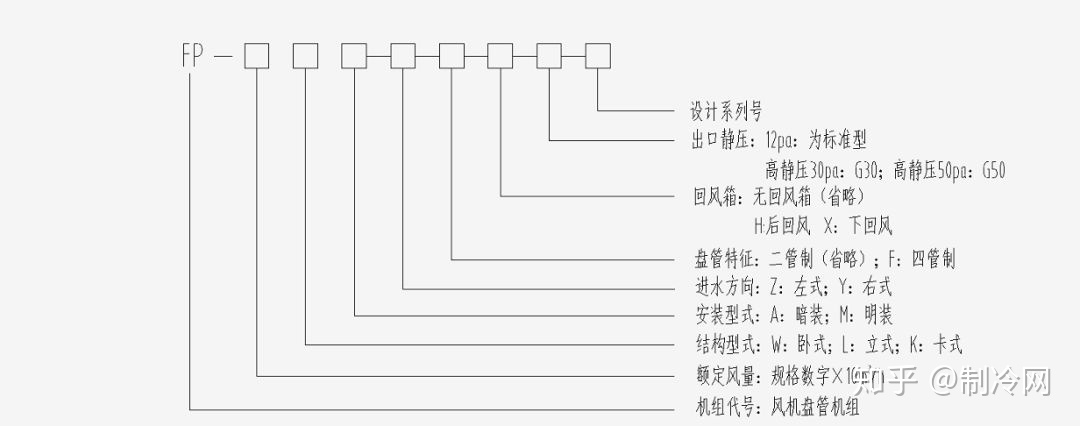

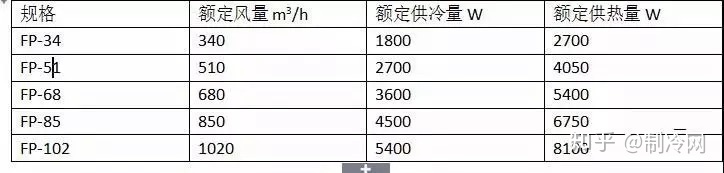

风机盘管的规格以下为风机盘管国标型号,供参考:

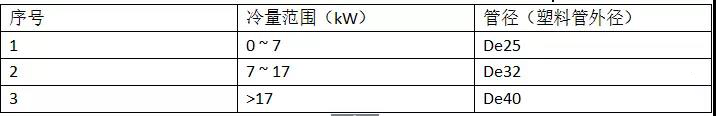

2、风盘接管管径:

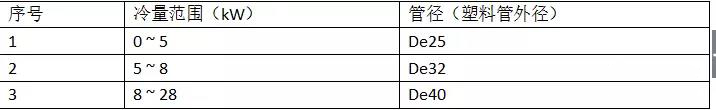

风机盘管接管管径根据末端风机盘管的冷量累计值,按下表确定



3、风盘冷凝水接管管径:

风机盘管冷凝水接管管径根据末端风机盘管的冷量累计值,按下表确定


、风机盘管的安装


1、基本常识


(1)室内风机盘管要水平安装。


(2)用直径Φ10mm吊杆吊装,吊杆做防锈处理,与内机的固定螺母紧固不松动。


(3)吊装位置符合室内空气循环和图纸要求,与楼板之间要有一定的间距。


(4)使用分集水器的安装方式:水模块与分水器之间主管采用Φ40或者Φ32的PPR管,分集水器与风机盘管之间使用铝塑管连接,流量分配均匀不易发生泄漏。水压试验压力0.6Mpa保持2小时无泄漏。


(5)管路必须保温,保温层厚度20mm,冷凝水管路保温层厚度为10mm。


(6)用U型卡或者其它方式固定,对保温材料的压缩量不大于2至3毫米。


(7)冷凝水管路要保持一定坡度,对于自然排水的风机盘管的排水出口的坡度不小于1%,确保排水顺畅。满水试验不漏水,排水试验不存水。


(8)管路用吊支架固定。


2、风机盘管安装注意事项


1、 当吊顶高度超过3米时,不宜选用天花式机型。


原因:吊顶太高选用天花机,暖风吹不下来,影响制热效果。


2、冷凝水管与机组之间应用软管连接。


原因:不使用软管连接机组运行时产生的振动将导致水管脱落漏水,管路振裂及噪音等故障。


3、当房间高度超过3米时,不宜采用顶吹风散流器风口,应采用双层百叶风口下吹风口。


原因:冬季暖风吹不下来,影响制热效果。


4、室内气流组织要合理,避免气流短路、断路。


原因:短路主要是指出风口和回风口布置不合理,送风未到达人活动的范围就通过回风口回到了机组。断路主要是指出回风不在同一空调区域或出风达不到空调区域,短路及断路都将严重影响制冷、制热效果。


3、风管安装注意事项


1、风机盘管必须安装回风箱。


原因:没有回风箱,空调区域室内空气不能有效循环,导致制冷、制热效果差。


2、出风口、回风口及风管尺寸、材料符合规范要求。


原因:风口、风管过小,必然导致风速偏高或风量不足,产生噪音、制冷制热差果差。一般以出风口风速不大于2m/s确定出风口尺寸,回风风速不大于1.5m/s确定回风口尺寸。


3、风管与出风口之间必须采用帆布等软性连接。


原因:如不是软连接,机组运行时的振动将沿风管传递,导致震动噪音。


4、当采用软风管时,软管长度不应超过4米。


原因:一般是FP-136WA至238WA机组用软风管较多,且软风管的阻力大,而机组静压小,若接管太长,会使最远的风口风量小和各个风口间风量不均匀。


4、水系统安装注意事项


1、风机盘管与水管连接时必须使用不锈钢软接管。


原因:可以防止机组运行时振动传递到水管,减少噪音和管道振动松脱、开裂漏水等故障。


2、风机盘管与水管相连的软接管安装必须是水平直接,不得弯曲。


原因:因为软接管弯曲过度时,薄弱处会导致破裂漏水。


3、水管与风机盘管相连时,应在进水管上安装“Y”形过滤器。


原因:防止水系统杂质、赃物进入风机盘管损坏和堵塞换热器。


4、在有节能要求的系统安装电动二通阀时,必须将其安装在回水管上。


原因:保证风机盘管所需求的正常水流量。


5、电气系统安装注意事项


1、机组必须安全接地。


原因:无安全接地易导致触电事故发生。


2、电源线规格必须符合机组要求。


原因:电源线规格不符合要求机组不能正常运行,电源线烧毁甚至引发火灾事故。


3、一个控制开关只能控制一台风机盘管,不允许同时控制多台风机盘管。


原因:一个控制开关同时控制多台风机盘管,会导致风机盘管电机烧毁。

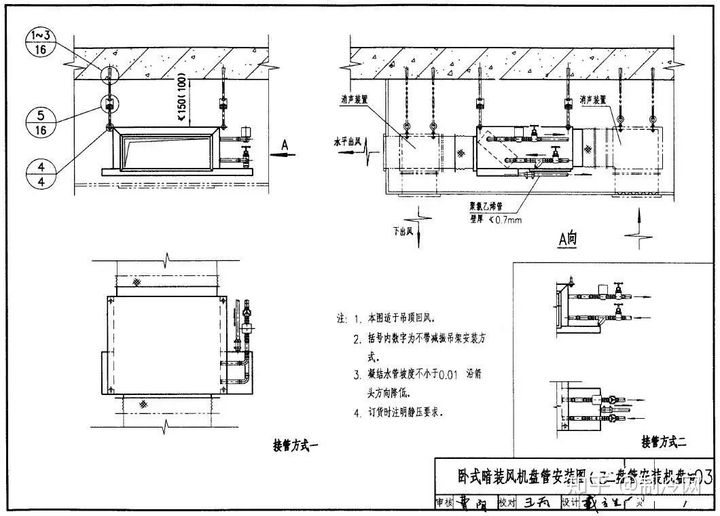

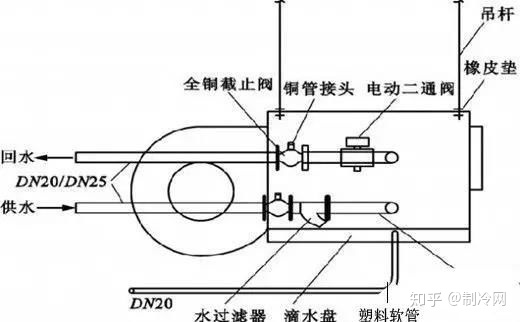

接管安装图:




机盘管出风口方式


下出下回:
