风机盘管扫盲篇!

发布日期:2022.01.04
信息摘要:
风机盘管的基本认知和介绍

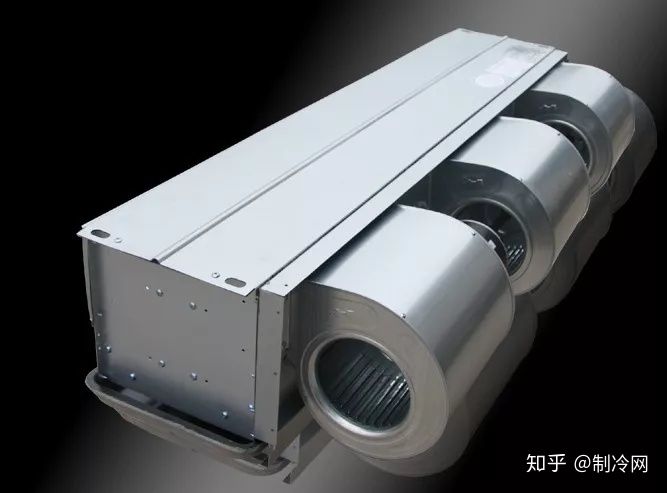

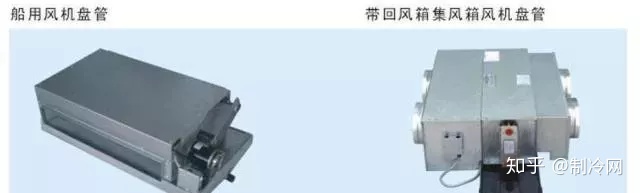

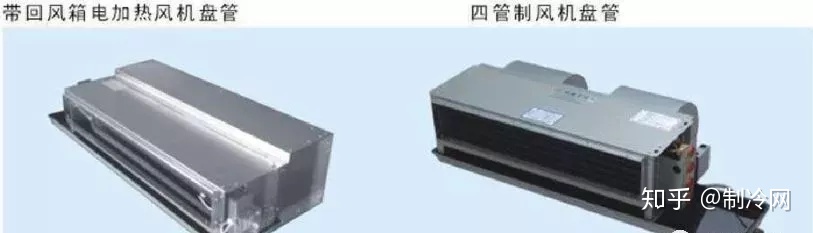

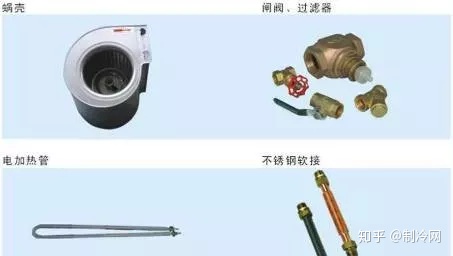

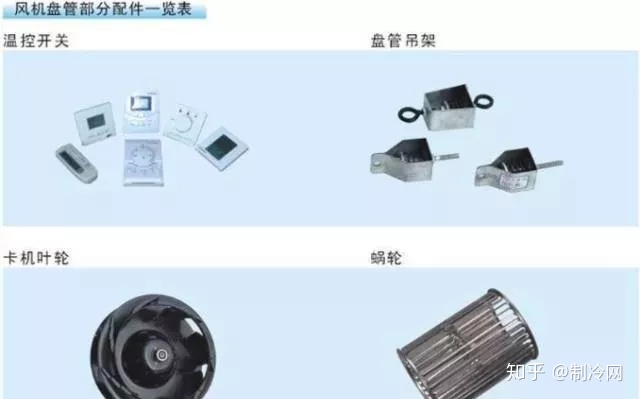

风机盘管机组简称风机盘管。它是由小型风机、电动机和盘管(空气换热器)等组成的空调系统末端装置之一。盘管管内流过冷冻水或热水时与管外空气换热,使空气被冷却,除湿或加热来调节室内的空气参数。它是常用的供冷、供热末端装置。





功能作用

1、风机盘管要创造出适合人体舒适感的室内空气环境。由于室内空气环境对人体的舒适感有着非常重要的作用,因此创造人体舒适感所要求的室内空气环境,就成为空调工作的首要任务。如要求室内空气温度为24霓11Y,相对湿度为55%15%,那么空调工作不仅要保持24耀的温度基数和55%的湿度基数,而且还要风机盘管确保11Y的温度精度和*5%的湿度精度(即允许温、湿度的波动范围)以及较高的新鲜度和洁净度。


2、风机盘管要满足工艺生产所需求的室内空气环境。某些工艺生产的工序对温、湿度环境要求极高,温、湿度条件不仅直接影响生产工序的正常进行.而且还影响着产品的产量和质量。如纺织生产、精密仪器生产和药物生产工艺等


3、排除室内有害气体和集中散发的热量与湿量。舒适空调房间的二氧化碳及卫生间的不良气味.工艺空调的生产车间所产生的有毒、有味等有害气体,以及大量散发热量和湿量的局部部位,风机盘管均需通道空调和排风设施予以消除,这样才能获得一个良好的室内空气环境。


安装的一般技术要求

1、风机盘管安装前应检查应进行机组的外观检查、三速运转和水压试验。


2、管道与风机盘管连接时宜采用软管连接 。


3、风机盘管的供回水阀门、过滤器应靠近盘管安装,且全部在凝水盘的上方 。


4、风机盘管吊装时,吊装应牢固、位置正确,并有0.003的坡度坡向凝水盘的出口,吊杆与盘管相连处应用双螺母紧固。暗装的盘管吊顶应留有活动检查门,便于机组和维修 。


5、风机盘管与供回水管道连接操作时应采用专用工具,防止盘管接口,凝水盘与凝结水管连接处应采用200mm长的塑料软管并用专用管夹夹紧 。


6、风机盘管应在管道冲洗后再与之连接,以防止盘管堵塞;如果安装有过滤器应在系统调试运行后进行拆洗才能交付 。














风机盘管的安装


1、风机盘管机组安装前应进行单机三速试运转及水压试验,试验压力为系统工作压力的1.5倍,不漏为合格。

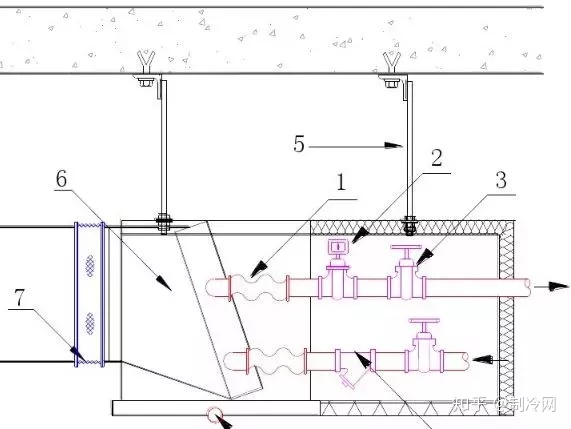

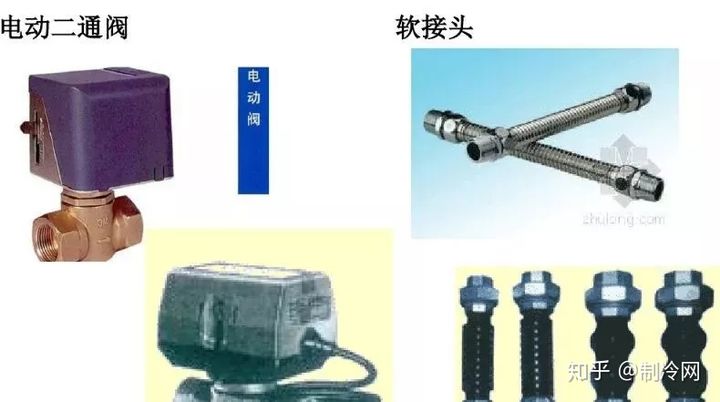

符号说明:1-软连接;2-电动二通阀;3-截止阀;4-Y型过滤器;5-吊杆;6-风机盘管;7-风管软接;8-凝结水排水 。





2、风机盘管的进出水阀门应尽可能靠近凝水盘安装,以免阀杆的滴水漏人房间。


3、风管、回风箱及风口与风机盘管机组连接处应严密、牢固。


4、排水坡度应正确,安装时风机盘管可稍微坡向凝结水排水口。


风机盘管的安装示意图

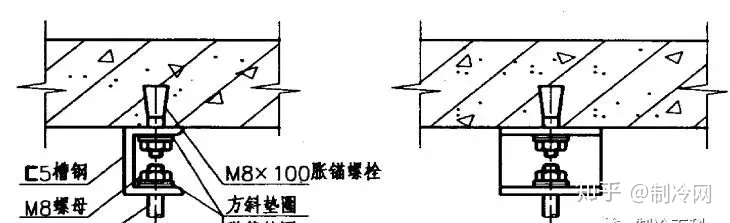

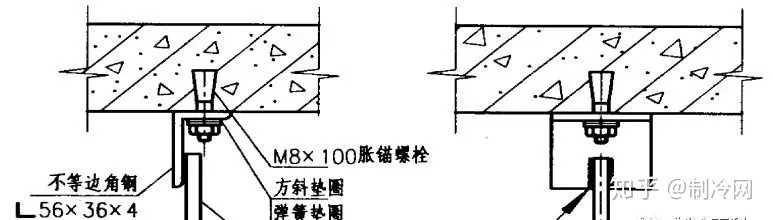

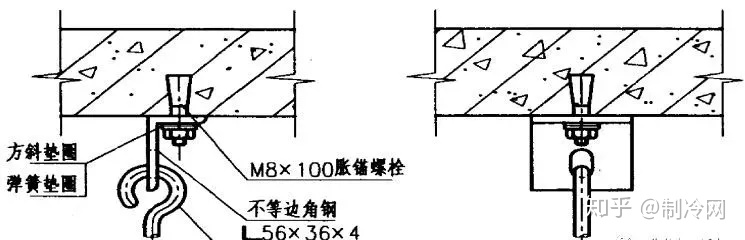

卧式风机盘管吊杆与楼板固定的节点:

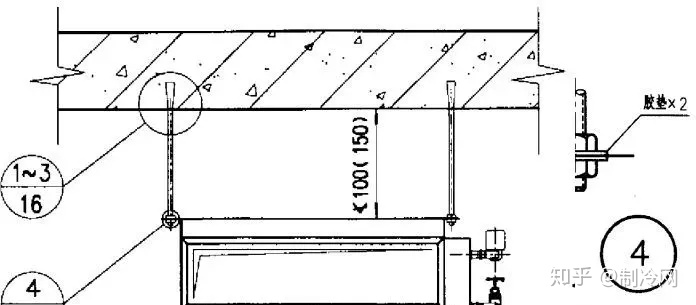

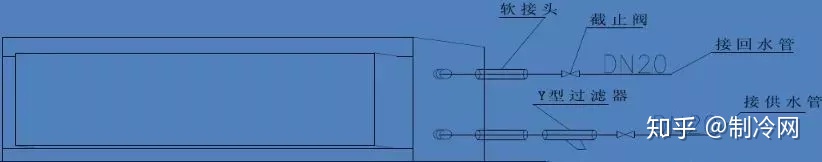

卧式风机盘管安装节点:

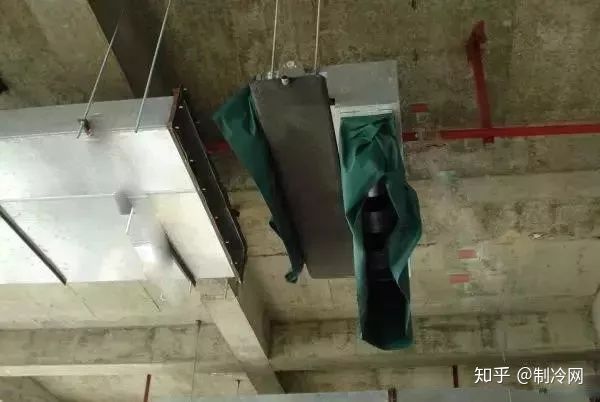

风机盘管现场安装式样(不带回风箱):

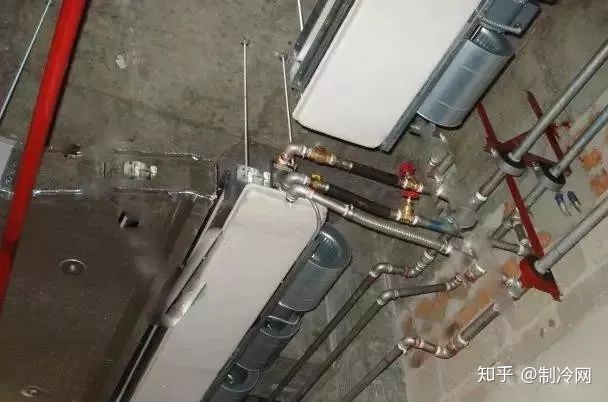

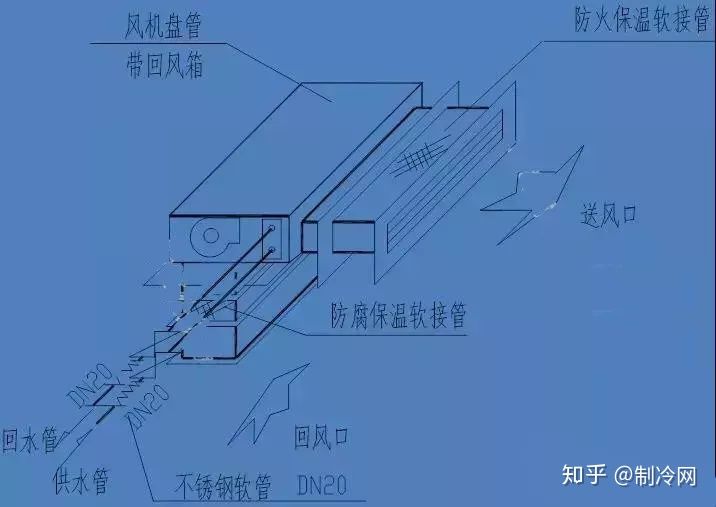

风机盘管现场安装式样(带回风箱):
